PCBA失效分析是一种技术和科学过程，旨在确定电路板（PCB）组装件（PCBA）的失效原因和机理。这个过程对于找出产品在设计、选材和制造过程中存在的“细节”缺陷，从而避免产品在设计寿命内失效并提高产品稳健性具有重要意义。

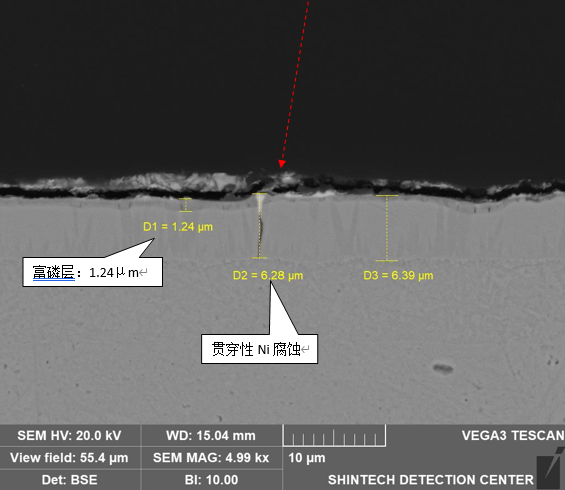

SEM扫描

PCBA失效分析的过程主要分为五个步骤：

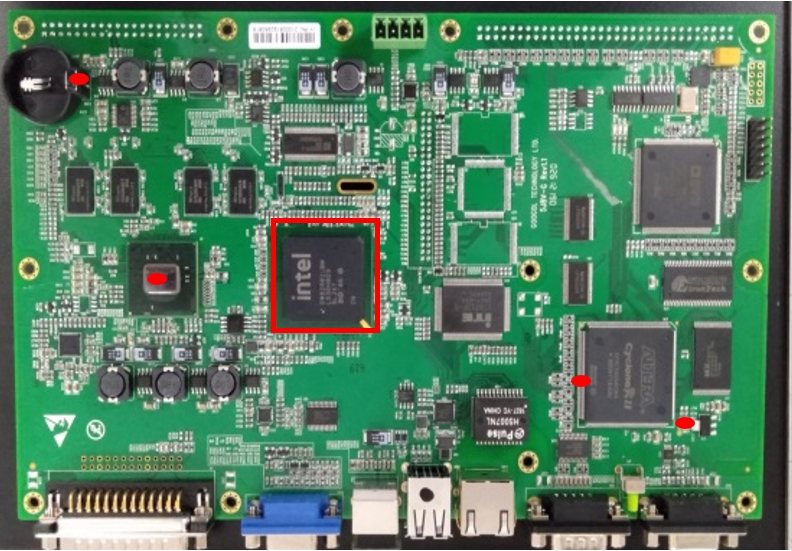

1、收集PCBA不良板信息：这是为了了解问题的背景和范围。首先需要对不良板进行外观检查，包括观察PCBA上的元器件是否有明显的损坏或变形，是否有漏焊、虚焊等现象。同时还需要记录下不良板的型号、批次、使用环境等信息，以便后续分析时参考。

2、PCBA失效现象确认：通过观察和测试来确认失效的具体表现。这一步主要是为了确定PCBA的失效模式，例如是否为电气性能失效、机械性能失效或者热性能失效等。常用的测试方法有电性能测试、光学显微镜观察、X射线检测等。

3、PCBA失效原因分析：通过对电路、元器件和工艺等进行全面分析，以确定可能的失效原因。这一步是整个失效分析过程中最关键的部分，需要根据失效现象和测试结果，结合产品设计、制造和使用过程中的各种因素，进行深入的分析和推理。常用的分析方法有故障树分析、可靠性工程分析等。

4、PCBA失效根因验证：通过进一步的测试和分析来验证失效的根本原因。这一步是为了确保分析的准确性和可靠性，通常需要进行多次的实验和验证。如果初步分析的结果与实际不符，需要重新回到前面的步骤进行修正和完善。

5、报告结论，改善建议：最后，会生成一份详细的报告，总结失效原因和机理，并提出相应的改善建议。这份报告不仅可以帮助生产厂家改进产品质量和工艺水平，还可以为客户提供更好的技术支持和服务。

具体分析PCBA失效方法可能包括目检、无损检测、电性能测试、切片分析等。例如，基片上的裂缝可能表明存在弯曲等应力，过热或变色的线路可能是过流的标志，破裂的焊点可能暗示可焊性的问题或焊料的污染。有时候还可能会对元器件进行脱落现象的试验分析。

总之，PCBA失效分析是一项复杂而重要的工作，需要具备丰富的经验和专业知识才能胜任。
