一批智能手表主板在分板后，贴片电阻莫名开裂，故障率高达15%。更换了物料供应商、调整了回流焊曲线，问题依旧。直到我们用应变仪对准分板机的那一刻，才发现真相：V-Cut刀正在以每秒1500次的振动，像锯木头一样切割着你们的PCB。

如果你正在搜索“V-Cut分板应力”、“PCB线路板断裂”或“分板工艺优化”，说明你已经意识到，这个看似简单的工序，实则是PCBA制造中应力风险最高的环节之一。今天，我们就来拆解这个“隐形杀手”，并给出数据驱动的解决方案。

一、分板应力：为什么你的板边总在“哭泣”？

分板过程的本质是机械切割，必然产生应力。但糟糕的工艺会让应力急剧放大：

• 刀具问题： 钝化的V-Cut刀不再切割，而是“撕裂”FR-4材料，需要更大下压力，导致应力剧增。
• 设备设置： 刀深过度、进板速度过快、上下刀对齐不准，都会让PCB承受不必要的弯曲和扭曲。
• 设计缺陷： V-Cut线附近布局了敏感的大陶瓷电容或BGA元件，等于将脆弱部位直接暴露在冲击之下。

这些应力会立刻导致陶瓷电容微裂、芯片焊点损伤，也可能在后期振动测试中才暴露为线路断裂，让你根本找不到问题根源。

二、一次分板应力超标排查全记录

某家电控制器生产企业，产品在分板后ICT测试良率骤降，且故障点集中在板边元件。

第1步：布点与数据采集我们在距离V-Cut线最近的一排0201电容和板边BGA处粘贴了4个微型应变片。将板卡送入分板机，用高速采集设备记录下整个分板过程中的应变变化。

第2步：发现数据异常测试结果令人震惊：分板瞬间产生了多个超过1200µε的应力峰值（如图），远超IPC标准推荐的500µε安全线，且应力持续时间较长。

第3步：定位问题根源通过高速摄像机慢放发现，问题根源在于：

1. 刀具老化： V-Cut刀已使用超过6个月，刃口有明显磨损，不再锋利。
2. 参数不当： 进板速度过快，导致“拉扯”而非平滑切割。
3. 支撑不足： 板卡在刀口处存在轻微悬空。

第4步：针对性整改我们协助客户进行了三项调整：

• 更换新刀具，并建立严格的刀具寿命管理记录。
• 优化参数： 将进板速度从800mm/s降低至500mm/s。
• 增加支撑： 在分板治具上增加精准的局部支撑块。

第5步：验证效果整改后再次测试，应变峰值稳定降至400µε以下。一周后产线反馈，该型号的板边元件故障率降至0.5%以下。

三、四种分板方式应力风险横向对比

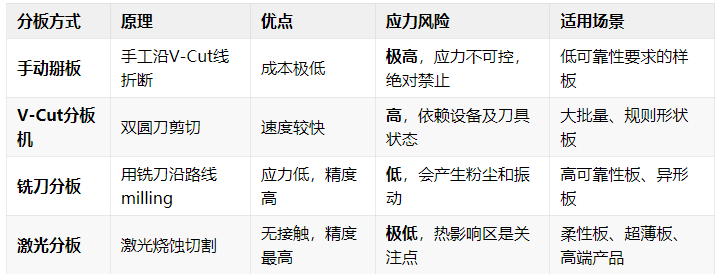

除了V-Cut，你还应该了解其他分板方式的应力特性：

结论： 对于大多数消费电子，优化后的V-Cut分板机是成本与质量的平衡点。对于车载、医疗等高可靠性产品，建议优先考虑铣刀或激光分板。

四、给工程师的三大实用建议

1. 设计规避（DFM）： 在布局时，强制规定V-Cut线两侧3mm内为“禁区”，禁止放置所有陶瓷电容、晶振、BGA等应力敏感元件。
2. 建立预防性维护（PM）制度： 为分板机建立档案，定期检查并更换刀具，并记录每次更换后的应力抽检数据。
3. 用数据说话： 新机型首次分板、更换分板设备或刀具后，做一次应变测试。这是验证工艺安全性的唯一科学依据。

结语

分板是PCBA制造中应力最大、最易被忽视的环节。一把钝化的刀，一天就能 silently 毁掉上千片板卡。从“经验猜测”到“数据驱动”，是提升产品可靠性的必经之路。

作为PCBA应力应变检测专家，广州宇华测控不仅提供精准的测试方案，更希望分享这些来自产线的真实案例与解决方案。我们始终认为，帮助客户避免问题，比出了问题再解决更有价值。

如果您也受困于分板质量问题，或想为您的工艺做一次“应力体检”，欢迎与我们交流。
