同样规格的BGA芯片，在A产线测试合格，在B产线却故障频出。所有工艺参数核查无误后，他最终将目光投向了PCBA应力测试标准范围——那个长期以来只被简单定义为"±500μɛ"的数值。深入探究后他发现，这个范围远非一个固定数字那么简单。

如果您正在搜索“PCBA应力测试标准范围”、“BGA应变阈值”或“IPC应力测试标准”，说明您已经意识到：精确理解和应用应力测试标准范围，是控制产品质量、提升可靠性的关键环节。

一、为什么需要关注应力测试标准范围？

在电子制造过程中，PCBA需要经历分板、贴片、回流焊、螺丝锁附等多种工序，每个环节都可能使板卡产生机械变形。过度的变形会导致：

• BGA焊球开裂（特别是角落焊点）
• 陶瓷电容微裂（引发漏电或短路）
• PCB内层线路断裂（导致间歇性故障）

这些缺陷往往在后期环境测试或客户端使用中才显现，带来巨大的返修成本和品牌损失。因此，通过应力测试将制造过程中的机械应变控制在安全标准范围内，是从源头保障产品可靠性的核心手段。

二、核心标准解读：IPC/JEDEC-9704A为何成为“黄金准则”

目前，PCBA应力测试普遍以IPC/JEDEC-9704A《印刷电路板组装件机械应力测试方法》为核心行业规范。该标准详细规定了测试方法、设备要求和合格判据。

通用标准范围：±500μɛ的由来

对于一般工艺场景，该标准推荐将主应变峰值控制在±500μɛ（微应变）以内。这是一个广泛采用的行业基准值，适用于多数常规器件和工艺。

差异化标准：不同器件的“个性化”安全线

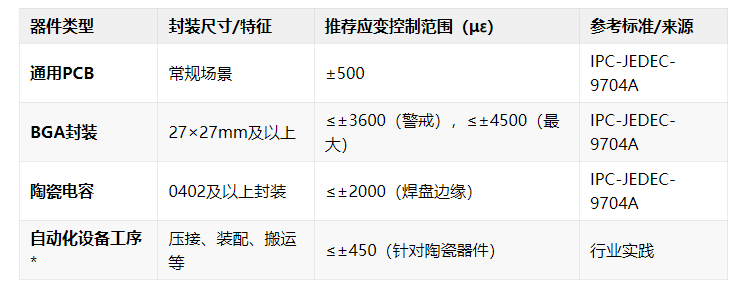

值得注意的是，±500μɛ并非绝对统一的标准。针对不同封装类型和尺寸的应力敏感器件，标准范围需相应调整：

*注：自动化设备工序（如分板自动吸板、自动打螺钉、自动装push pin、自动装内存条等）的应变控制需格外严格。

需要强调的是，上述范围是通用参考。一些高端芯片制造商（如Intel、NVIDIA）或汽车电子供应商（如Bosch、Continental）往往会根据自身产品可靠性的要求，制定更为严格的内控标准。因此，在实际应用中，始终应优先遵循您的客户或产品规格书中的具体要求。

三、超越数字：影响标准范围应用的三大关键因素

单纯记住几个数字远非足够。在实际应用中，以下因素直接影响标准范围的有效性：

1. 测试方法的准确性

• 应变片选型与粘贴： 三轴应变片常用于复杂应力场景的BGA四角，需距器件边缘5mm内粘贴；单轴应变片则适用于规则应力场景，如PCB边缘分板。粘贴位置的细微偏差（推荐±0.25mm以内）会导致结果显著差异。
• 数据采集设备： 需使用高分辨率、高采样率（如10kHz）的设备，以确保能精准捕捉瞬间的应力峰值。

2. 工艺特性的差异性

• 板厚与材料： 轻薄板（<1.0mm）更易弯曲，同等条件下产生的应变更大，可能需要更严格的控制值。
• 器件布局： 位于板边、螺丝孔附近或拼板连接处的器件，天生承受更大应力，需重点关注。

3. 产品应用场景的严酷度

• 消费类电子（如手机、耳机）可能与通用标准持平。
• 汽车电子、工业设备、航空航天等领域的产品，因需应对恶劣的振动、温度循环环境，其安全余量通常更大，标准范围更严格。

四、实战案例：如何用标准范围解决实际问题

某网络设备制造商在其一款服务器主板的散热器锁螺丝工序中，测试发现BGA角落应变值为420μɛ。

• 初步判断： 该值低于±500μɛ的通用标准，看似“合格”。
• 深入分析： 但该BGA尺寸为32×32mm，且产品设计用于数据中心，要求高可靠性。参考IPC标准中对大尺寸BGA的建议，并结合客户的内控标准（要求≤400μɛ），该值超标。
• 解决方案： 工程师调整了螺丝锁附顺序（采用对角锁附），降低了扭矩（从0.6N·m降至0.45N·m），并在散热器下增加了柔性导热垫。
• 最终结果： 复测应变值降至350μɛ，符合标准范围要求，后续可靠性测试中未再出现BGA失效。

五、建立您的应力测试控制体系

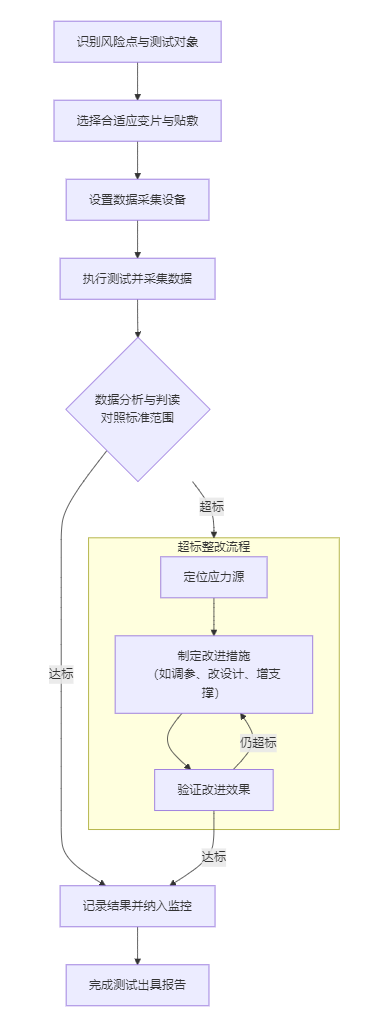

要有效应用标准范围，建议遵循以下流程：

结语：标准是基石，应用需智慧

PCBA应力测试标准范围是衡量制造工艺是否安全可靠的基石，但它绝非一成不变的教条。深入理解标准背后的原理，结合自身产品的具体特点（如器件类型、板材、应用场景），并充分考虑客户的特殊要求，才能制定出科学且高效的质量控制方案。

作为PCBA应力应变检测专家，广州宇华测控不仅提供精准可靠的应力测试设备，更致力于帮助客户深入理解标准、建立测试流程、解读测试数据，并最终解决工艺应力问题。我们相信，只有将准确的测量数据与科学的标准范围相结合，才能真正做到为产品的可靠性保驾护航。

如果您在应力测试标准范围的理解或应用实践中遇到任何疑问，欢迎与我们联系，共同探讨。
