一批高端通信板卡在分板后出现诡异的BGA失效，但所有静态参数检查均显示正常。直到技术员借来一台动态应力测试仪，真相才浮出水面——分板刀在与PCB接触的5毫秒内，产生了一个高达1200μɛ的应力峰值，而这个"杀手"在常规检测中完全隐身。

在PCBA制造领域，许多最致命的应力是动态的、瞬态的。如果您正在搜索"动态应力测试仪"，说明您已经意识到：只有捕捉到这些转瞬即逝的应力事件，才能真正解决那些难以复现的可靠性问题。

一、动态应力：为什么常规手段束手无策？

动态应力的特性

与持续存在的静态应力不同，动态应力具有三大特征：

• 瞬时性：持续时间为毫秒甚至微秒级
• 高频性：包含丰富的频率成分，可能引发共振
• 高幅值：峰值往往是静态应力的数倍至数十倍

常见动态应力场景

• 分板机刀具冲击：分板刀与PCB接触瞬间的机械冲击
• 贴片机吸嘴撞击：元件贴装时的高速撞击
• 测试治具下压：功能测试治具的气动下压过程
• 螺丝锁附瞬间：电动螺丝刀的最大扭矩冲击阶段

这些动态事件是BGA焊球裂纹、陶瓷电容微裂的主要元凶，但使用传统静态或低速测试设备根本无法有效捕捉。

二、动态应力测试仪的核心技术特征

专业的动态应力测试仪必须具备以下技术能力：

1. 高采样率：捕捉瞬态事件的关键

• 基础要求：≥1kHz采样率，确保对毫秒级事件的充分采样
• 推荐配置：≥10kHz采样率，适用于微秒级冲击事件分析
• 技术原理：根据香农采样定理，采样率至少为信号最高频率的2倍

2. 高带宽：保证信号完整性

• 频率响应：DC至≥5kHz，确保覆盖大部分机械冲击的频率成分
• 抗混叠滤波：防止高频信号混叠到低频区域造成数据失真

3. 多通道同步：关联分析复杂事件

• 同步精度：通道间同步误差≤1μs
• 通道数量：通常需要8-32个同步通道，覆盖多个关键监测点

4. 实时存储与触发：确保数据完整性

• 存储深度：支持长时间高速采集，便于分析事件前后全过程
• 智能触发：基于阈值、窗口等多种触发模式，精准捕捉目标事件

三、实战应用：三个动态应力测试典型案例

案例一：分板机冲击应力分析

问题描述：某汽车电子厂商的ECU主板在分板后BGA失效率达8%。

测试方案：

• 使用8通道动态应力测试仪，采样率设定为1000Hz
• 在BGA四角布置微型三轴应变片
• 设置斜率触发，捕捉分板瞬间的应力突变

发现问题：数据显示分板刀接触瞬间产生持续时间仅3ms、峰值达1500μɛ的冲击应力，远超500μɛ的安全标准。

解决方案：调整分板机缓冲装置，降低冲击速度，最终将峰值控制在400μɛ以内。

案例二：贴片机动态优化

问题描述：0402电容在高速贴装后出现立碑现象。

测试方案：

• 使用动态应力测试仪分析贴装头Z轴运动曲线
• 结合高速摄像机进行时序关联分析

发现问题：贴装头下压末段存在明显的"二次撞击"现象，产生高频振动。

解决方案：优化贴装头伺服参数，消除异常振动，立碑不良率从3%降至0.1%。

案例三：测试治具共振分析

问题描述：FCT测试治具使用一段时间后，连接器失效增多。

测试方案：

• 采用动态应力测试仪的频率分析功能
• 测试治具下压过程中的振动频谱

发现问题：治具在某特定下压位置与支撑结构发生共振，振幅放大5倍。

解决方案：增加阻尼材料，改变支撑结构刚度，消除共振点。

四、如何选择适合的动态应力测试仪

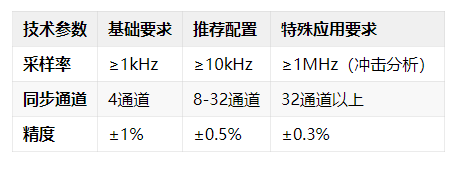

关键选型指标对比表

结语：从静态到动态，实现真正的可靠性管控

在电子制造迈向微间距、高密度、高可靠性的今天，动态应力测试仪已成为工艺开发和问题分析不可或缺的工具。它让那些传统方法无法察觉的瞬时应力事件变得可见、可测、可控。

广州宇华测控科技有限公司的YST120系列动态应力测试仪，专为捕捉和分析瞬态应力事件而设计，具备10kHz采样率、8~32通道同步采集和先进的动态分析功能，已帮助众多客户解决了长期困扰的可靠性问题。

我们深信：看见问题，才能解决问题。动态应力测试的价值，就在于让那些"隐形"的应力杀手无所遁形，为高可靠性电子产品提供坚实保障。

如果您正在遭受难以复现的应力损伤问题困扰，或希望提升工艺可靠性水平，欢迎联系我们获取专业的技术咨询和演示服务。
