应力检测仪：电子制造中“隐形应力”的终极猎手
一批即将发货的工控主板突然出现诡异的BGA连锡问题，更换锡膏、调整炉温曲线均无效。束手无策之际，技术员借来一台应力检测仪，在分板工序测试了10分钟，真相大白——新员工调整的分板机参数导致PCB过度弯曲，进而引发焊膏印刷异常。
如果您正在搜索“应力检测仪”，说明您已经意识到：在电子制造领域，许多看似无解的质量问题，根源都隐藏在肉眼看不见的机械应力中。这台设备正是让这些“隐形杀手”无所遁形的关键工具。
一、应力检测仪：电子制造的“X光机”
什么是应力检测？
应力检测是通过精密传感器测量材料在受力后产生的微小形变（应变），进而计算出应力大小的过程。在PCBA制造中，这个过程帮助工程师：
量化分析：将抽象的“受力”转化为具体的数字指标 定位问题：精准找到应力超标的工序和位置 优化工艺：为设备参数调整提供数据依据
为什么需要专业设备？
经验判断在应力分析中极其不可靠，因为：
微观变形：多数致命应变发生在微观层面，无法肉眼观察 瞬时效应：最危险的应力往往出现在瞬间动作中（如贴片头撞击） 复杂分布：同一板上不同位置的应力状态可能完全不同
二、应力检测仪的核心工作原理与技术演进
基本工作原理
现代应力检测仪主要基于应变片技术：
外力作用 → PCB微形变 → 应变片电阻变化 → 电信号输出 → 数据分析

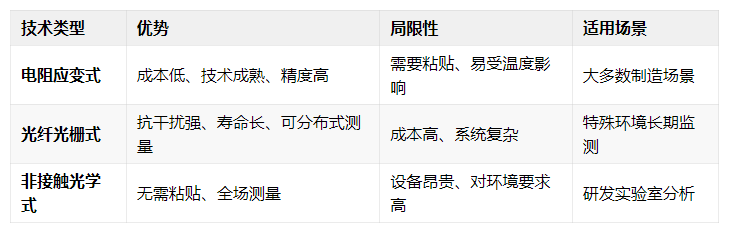

技术演进对比
关键技术参数解析
选择应力检测仪时，需要重点关注：
精度等级：通常要求±0.5%FS以上 采样速率：动态测试需要≥1kHz，捕捉瞬时事件 通道数量：根据测试需求选择4/8/16通道配置 报表生成：自动一键生成符合IPC9704标准的测试报表
三、典型应用场景与实战案例
场景一：新工艺导入验证
案例背景：某汽车电子厂商引入新型分板设备，需要验证工艺安全性。
检测方案：
使用8通道应力检测仪 在BGA周围布置测点 连续测试50次分板过程
发现问题：分板过程中产生800μϵ应变，超过客户500μϵ标准。
优化效果：调整刀具参数后，应变降至300μϵ，顺利通过客户验收。
场景二：疑难质量问题分析
案例背景：智能手机主板在测试后出现莫名重启。
检测过程：
从SMT到测试全流程布点监测 发现FCT测试治具下压时产生异常应力峰值 定位到治具支撑柱高度不一致问题
解决效果：调整治具后，故障率从5%降至0.1%。
场景三：来料质量评估
案例背景：不同批次PCB板材组装后翘曲程度差异明显。
检测方案：使用应力检测仪测量裸板残余应力分布。
价值体现：建立来料应力标准，从源头控制质量风险。
四、如何有效运用应力检测仪：实用操作指南
测试准备阶段
测点规划原则
风险优先：关注BGA、连接器、板边等敏感区域 覆盖全面：包含不同位置的代表性测点 对比分析：设置参考点进行对比分析 应变片粘贴要点
表面处理：确保粘贴区域清洁平整 准确定位：使用模板保证位置精度 固化控制：严格按照工艺要求进行固化
测试执行阶段
参数设置技巧
采样率设置：根据事件持续时间合理选择 量程选择：基于预估应变大小设置合适量程 触发设置：利用触发功能捕捉特定事件 过程记录要求
环境条件：记录温湿度等环境参数 工艺参数：同步记录设备运行参数 异常记录：标注测试过程中的特殊情况
数据分析阶段
数据有效性验证
基线检查：测试前后检查零点漂移 一致性分析：对比多次测试结果的一致性 相关性分析：分析应力与工艺参数的相关性 问题诊断方法
峰值分析：识别超出标准的应力峰值 时序分析：关联应力事件与工艺动作 趋势分析：分析应力变化趋势特征
五、建立科学的应力检测体系
检测流程标准化
检测结果的应用
个体问题解决：针对特定问题的根本原因分析 工艺优化：基于数据的设备参数优化 标准建立：制定企业内部应力控制标准 设计改进：为新产品设计提供输入
持续改进机制
数据积累：建立历史测试数据库 经验总结：形成典型问题的解决方案库 能力提升：定期开展技术培训和交流
结语：从经验到数据的质量管理升级
应力检测仪的价值不仅在于解决眼前的质量问题，更在于推动企业质量管理模式的升级：
从被动应对到主动预防：通过定期检测及时发现潜在风险 从经验判断到数据决策：用客观数据替代主观猜测 从局部优化到系统提升：建立完整的应力管控体系
广州宇华测控科技有限公司的应力检测解决方案，集成了先进的检测设备、专业的分析软件和丰富的实战经验，帮助客户将应力检测从“救火工具”升级为“预防性质量管理的核心手段”。
我们深信：精准的检测是优质制造的基础。选择合适的应力检测仪，建立科学的检测体系，是每个追求卓越的制造企业的必由之路。
如果您正在考虑引入应力检测技术或希望提升现有检测水平，欢迎与我们联系，获取个性化的技术咨询和解决方案。
